メタルフォト銘板

アルミをベースとした耐候性と解像度に優れた銘板です

メタルフォトは非常に高い性能を持つアルミ銘板で、優れた耐候性や耐久性を持つだけではなく高い解像度によって文字以外にもバーコードやQ Rコードも印字が可能です。



メタルフォト銘板の性能

耐候性

屋外耐候性は20年以上(促進耐候性試験3,000時間)

耐熱性

426℃×24時間のテスト下でも読み取り可能

耐摩耗性

研磨器(1kg)×7,000回もイメージ低下無し

※その他にも汚染、低温下での高い耐性も実証されています。

耐腐食性

720hの塩水噴霧、113日間の海水暴露後も良好

耐薬品性

3%の硫酸、硝酸、塩化第二鉄、アルコールや有機溶剤に24時間浸け置いても劣化無し

解像度

弊社内テストにて0.06(mm)までの線も印字可能でQ Rコードやバーコードの印字に最適

各種規格

UL規格やM I Lなどをはじめ「RoHS」や「Reach」にも対応

弊社のメタルフォト銘板について

主な製品

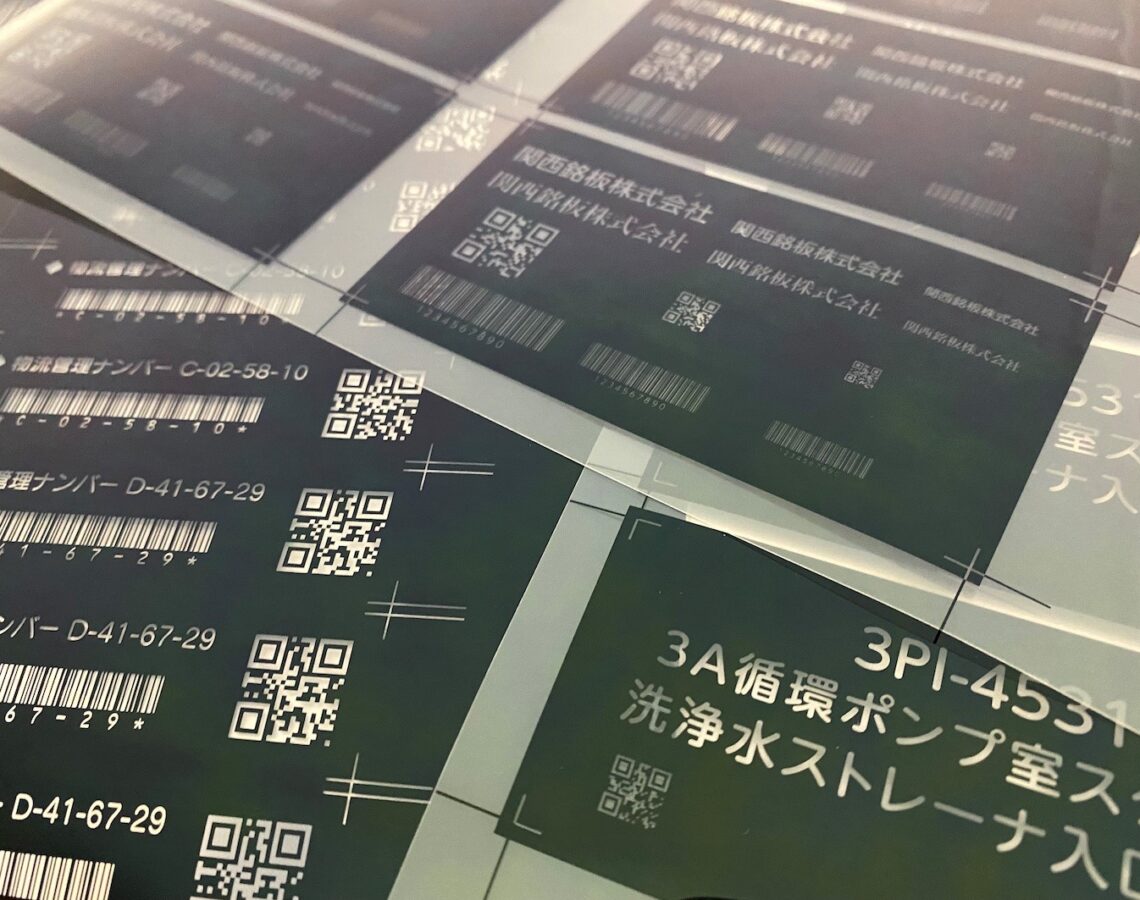

機器名称板、型式銘板、Q Rコード銘板、2Dコード銘板、バーコード銘板、アイテム識別コード(U I D)ラベル銘板、アセットタグ(Asset tag)、屋外案内板、屋外設置物の個体管理銘板、防犯灯番号札、風力発電所、原子力発電所、火力発電所、航空機、新幹線の運転台、鉄道車両、防衛機器、建設用重機、道路建造物

特徴

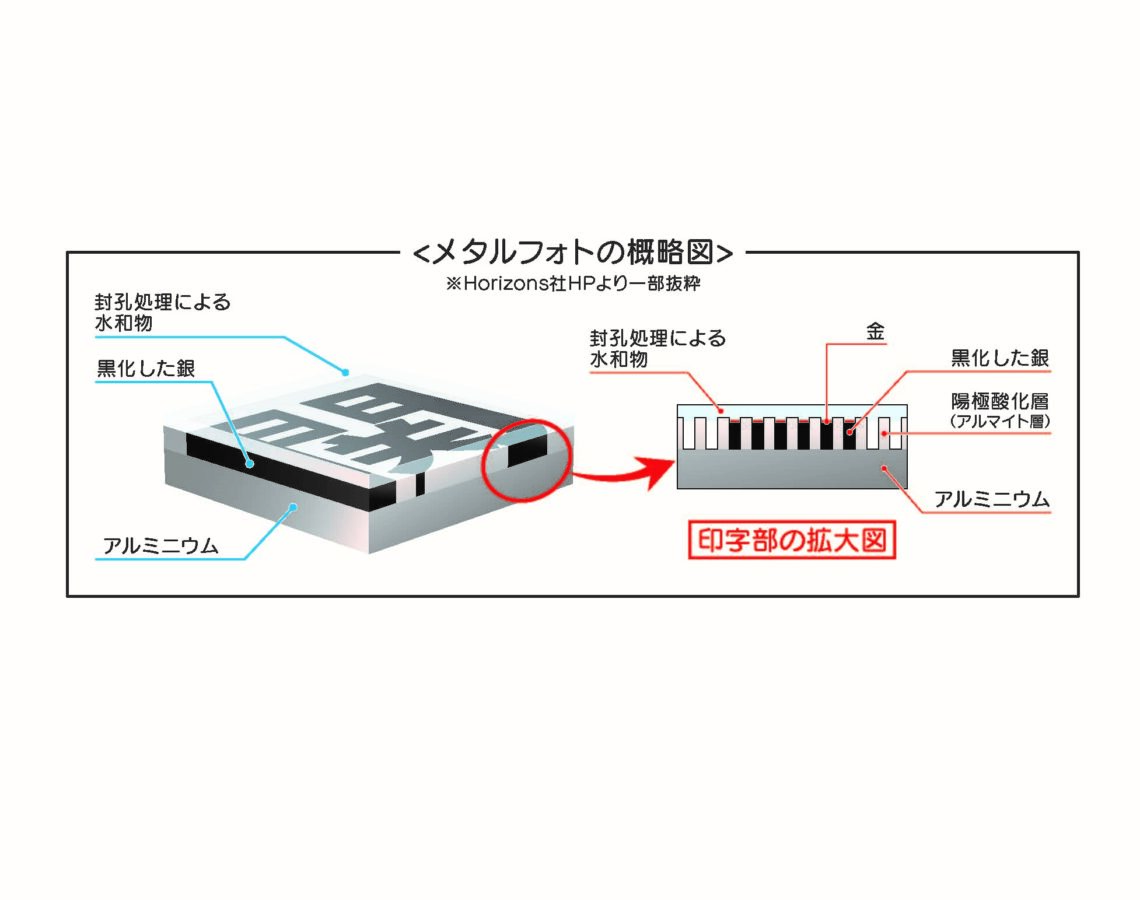

アメリカ合衆国の「Horaizons」(ホライズン)社製の特殊な材料を使用した製品で約70年の歴史があり、世界中で使用されています。日本では一時期、富士フィルムが「アルフォト」という類似の製品を販売していましたが、現在では廃盤となっており、再び「メタルフォト」に置き換わっています。

材質

アルミ(A1100)

制作可能な寸法

300×500(mm) ※2022年5月時点

製作可能な厚み

0.5 (mm) ※2022年5月時点(追加を検討中です)

対応可能な色

アルミ銀地色に黒文字 又は 黒地にアルミ銀色文字

工程と標準的な納期

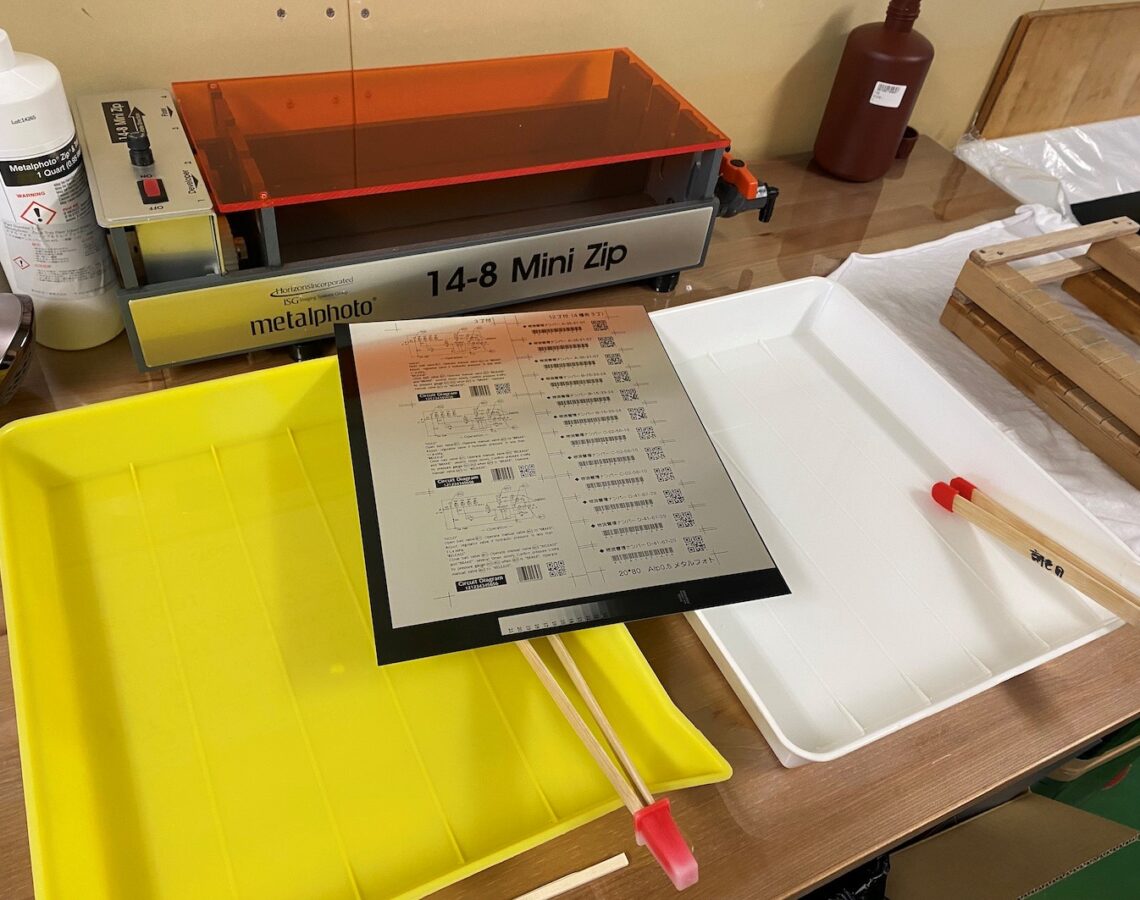

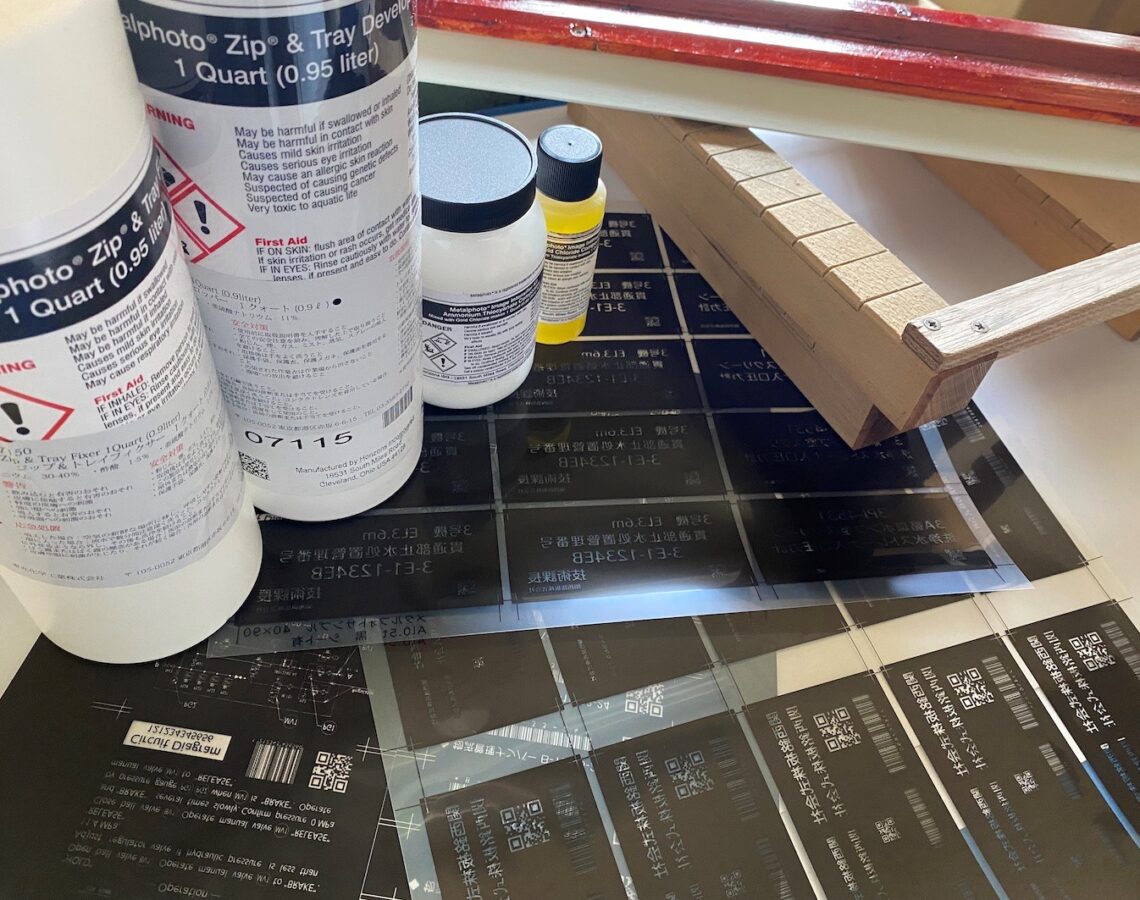

【工程】製版→露光→現像→定着→調色→修正→封孔→洗浄→保護シート→成型(穴あけ、裁断、型抜き等)
【納期】10〜20日前後
※数量や仕様によって異なります

ご依頼にあたっての注意点

初回は製版代が掛かります。色は「黒色」+「アルミ地色」の組み合わせになります。データは弊社で作成することもできます。エクセルのリストなどで支給いただいた文字データなどをQ Rコードに変換し製版することもできます。
通常の銘板より板厚や寸法に制限がございますので、まずはご相談ください。

関西銘板ならではのメタルフォト銘板製作のポイント

一貫生産

全工程を一貫して社内で行っておりますので、細かな部分にも対応させて頂きます。

データ作成も承ります

データや正式な図面が手元に無い場合でもデータ作成から承ります。また文字のQ Rコードへの変換(※)も行なっております。
(※製版はAdobe Illustratorにて行います。)

ロットや印刷内容に合わせたご提案

社内では他にもエッチング、UV印刷、シルク印刷、オフセット印刷などを行っております。ロットや用途に適した印刷をご提案させていただくこともできます。
